OKSİJEN TÜPÜ MANOMETRESİ

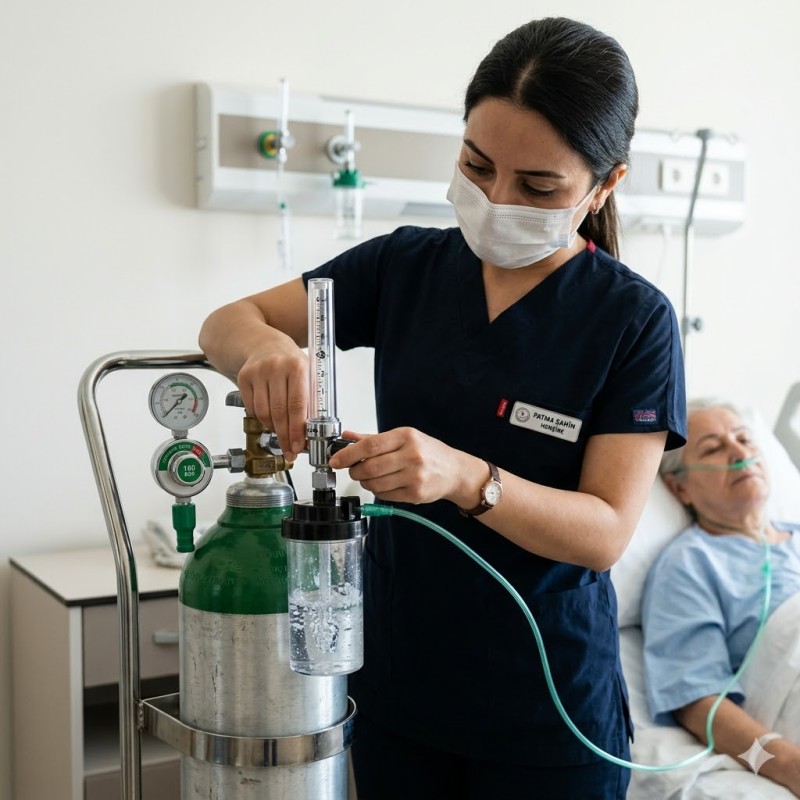

Bir oksijen tüpü manometresi, tüpün içindeki yüksek basınçlı oksijeni ölçen ve kullanıcıya kontrollü bir akış sağlayan bir cihazdır.

Temel olarak iki ana görevi vardır: Tüpte ne kadar gaz kaldığını göstermek ve çıkış basıncını ayarlamak.

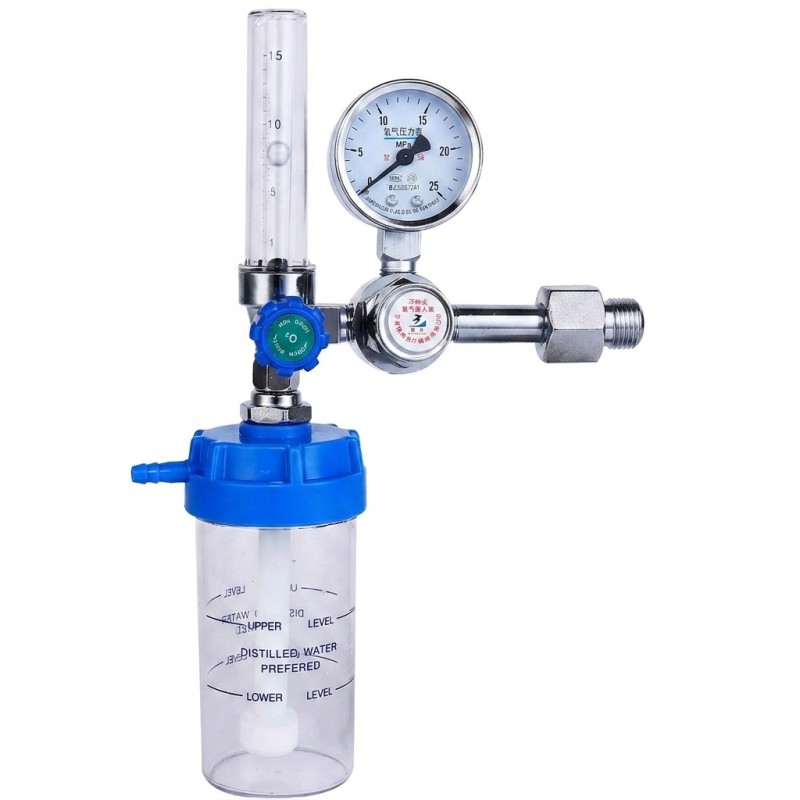

Bileşenleri:

1. Basınç Göstergesi (Manometre Kadranı):Tüpün içindeki toplam basıncı gösterir.

• Yeşil Alan: Tüpün dolu ve güvenli aralıkta olduğunu belirtir.

• Kırmızı Alan: Basıncın düştüğünü ve tüpün bitmek üzere olduğunu (değiştirilmesi gerektiğini) işaret eder.

2. Akış Ölçer (Flowmetre):Hastaya veya sisteme dakikada kaç litre (lt/dk) oksijen gittiğini ayarlamaya yarar. Genellikle içinde küçük bir top bulunan şeffaf bir tüp şeklindedir. Topun seviyesi, verilen oksijen miktarını temsil eder.

3. Regülatör (Basınç Düşürücü):Tüpün içindeki çok yüksek basıncı, solunum veya sanayi kullanımı için güvenli olan düşük basınca indirger.

4. Nemlendirici Kap (Su Kabı):Özellikle tıbbi kullanımda, oksijenin hastanın mukoza zarını kurutmaması için gazın içinden geçtiği ve nemlendiği su dolu haznedir.

Manometre Uygunlukları;

Oksijen akış alanı: 1~10 L/dak, 1~15 L/dak

Basınç azaltma alanı: 2.0 ~ 3.0 kg

Boşaltma valfı basınç alanı: (3,5 kg ± 0,5 kg)

Kullanırken Dikkat Edilmesi Gerekenler

Tüp vanasını açarken aniden değil, kademeli olarak açmak manometre iğnesinin zarar görmesini engeller.
